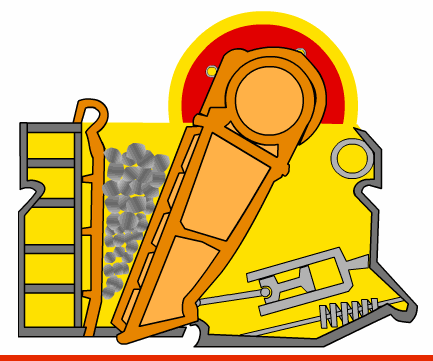

顎式破碎機作為礦石的初級破碎設備在各類礦山行業中得到廣泛應用。顎式破碎機破碎后的礦石從排料口排出，排料口的大小就決定了破碎后的礦石粒度的大小。而且，排料口的大小不同，顎式破碎機的生產能力也不同，同時，也決定了后面二級破碎機的給料粒度的大小，從而影響二級破碎機的破碎工況和生產能力。

?

隨機器運轉時間的累積、齒板的不斷磨損，排料口尺寸將不斷地變大，產品粒度也隨之變粗。為了保證產品粒度的要求，必須利用調整裝置，定期地調整排料口尺寸；同時當生產要求得到不同粒度的產品時，圓錐破，也需要調整排料口尺寸。

目前，不同結構的顎式破碎機的排料口調節方式也有所不同，主要分為墊片式、楔塊式和油缸式等三種。

調節墊片一般位于調整座內肘板座的后面。在需要調節排料口時，可增加或減少墊片的數量，改變墊片的總厚度，從而使肘板前后位置發生變化，移動動顎下部的前后位置，實現排料口大小改變。這種方法可以多級調整，機器結構比較緊湊，可以減輕設備重量，但調整時一定要停車。大型顎破多用這種調整方法。

a）從顎破后面插入墊片

調節墊片從破碎機的后部插入，墊片長度較短，重量較輕。操作人員的操作空間有限，更換墊片不太方便。

b）從顎破側面插入墊片

調節墊片從破碎機的側板插入，墊片較長，重量較重。操作人員的操作位置較好，比較安全。

墊片調節相對比較簡單，但是，往往不方便，加減墊片調整排料口困難，需要放在靠近破碎機的地方，一方面占用空間，另一方面還要防止丟失。不能無級調整，不能用液壓方式實現自動調整。

楔形塊式調節裝置由主要由兩塊相同的楔形塊組成。楔形塊位于調整座內肘板座的后面兩塊楔形塊的斜面相對貼合在一起，通過改變兩塊楔形塊的相對位置，可改變楔形塊對的總厚度，從而使肘板前后位置發生變化，移動動顎下部的前后位置，實現排料口大小改變。

a）機械調節

機械調節方式，就是楔形塊的移動通過人工轉動調節螺桿來實現。調節螺桿位于破碎機兩側。調節螺桿一頭通過銷軸與楔形塊連接，依靠調節螺母和支座安裝在破碎機機架側板兩側。在需要調節排料口時，在機架兩側用扳手轉動螺桿，可以拉動楔形塊，改變兩塊楔形塊的相對位置，進而改變楔形塊總厚度，達到調節排料口大小的目的。

b）液壓調節

液壓調節方式，就是把機械調節方式中的調節螺桿改為液壓油缸，同時拉緊彈簧的調節也通液壓缸來實現，這樣就實現了排料口的自動調節，方便省力。

楔塊調整可以達到無級調整，調整方便，節省時間，不必停車調整，但增加了機器的尺寸和重量。中、小型顎破常常采用這種調整裝置。

液壓油缸排料口調節裝置結構如下圖示，相當于在肘板中部安裝了一個大油缸，這樣肘板的長度就變成了可無級調節改變的，從而改變動顎的前后位置，實現排料口大小的調整。

這種結構的排料口調節裝置不僅可以自動調節排料口的大小，而且可以實現過鐵、清腔的功能，能很大的方便操作，減輕勞動強度。這種顎式破碎機的制造成本會較高，而且對工人的操作和維護技能提出較高的要求。

綜上所述，墊片式最簡單，但操作不便；楔形塊式可以實現自動調節，操作較方便；液壓油缸式不僅可以自動調節排料口，而且能實現過鐵和清腔的功能，使用方便，減輕了操作人員的勞動強度。目前使用較多的還是墊片式和楔形塊式，但是，隨著社會發展和進步，液壓油缸式調節裝置將會越來越多被使用，成為顎式破碎機主要的排料口調節方式。
